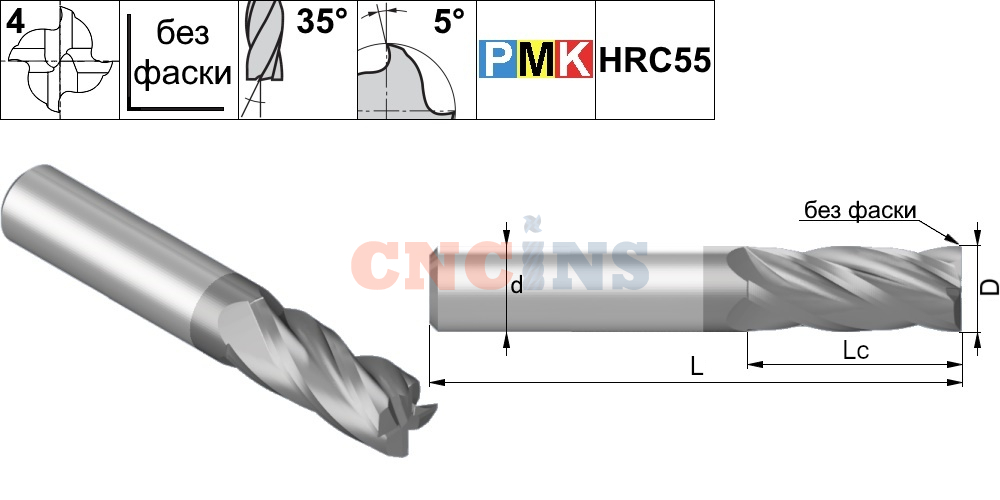

EM35™ ▪ 4 канавки ▪ Цилиндрический хвостовик ▪ без фаски и радиуса

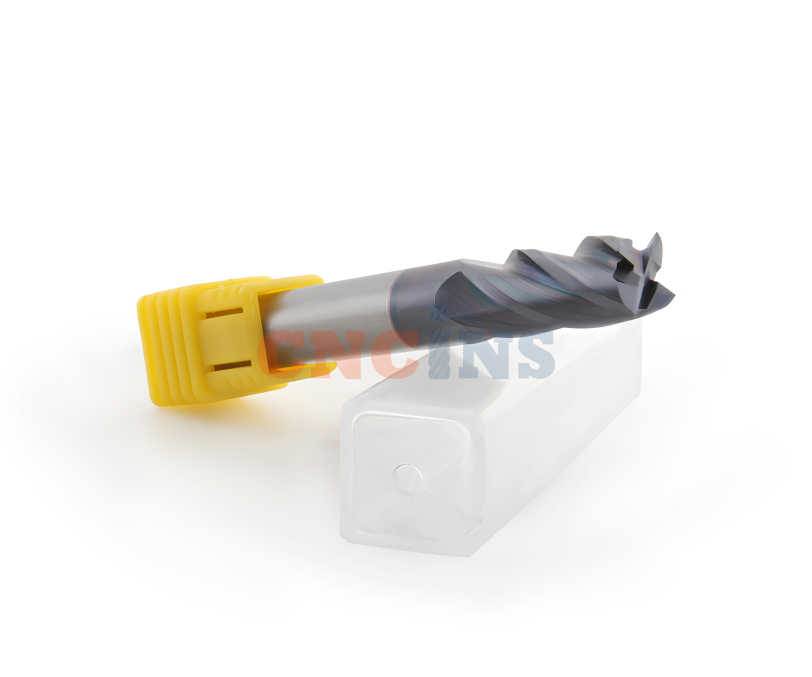

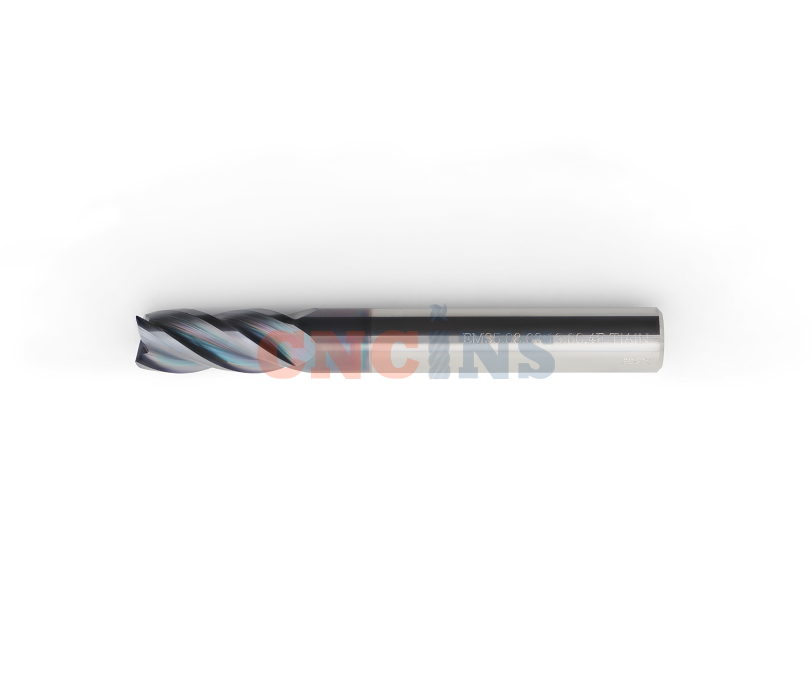

Концевые фрезы серии EM35™ от Insize - инструмент для высокоточной обработки металлов с прямолинейными стенками и плоским дном. Исполнение без фаски и радиуса на торце обеспечивает формирование прямых углов в пазах и карманах без дополнительной доработки. Цилиндрический хвостовик гарантирует надёжную посадку в стандартных цанговых патронах и инструментальных оправках.

Область применения

Четырёхканавочная геометрия EM35™ оптимальна для чистовой и получистовой фрезеровки конструкционных и инструментальных сталей, цветных сплавов и нержавеющих материалов. Инструмент применяется в следующих операциях:

• фрезерование замкнутых и открытых пазов с допуском по ширине до IT7;
• контурная обработка деталей с вертикальными стенками;
• выборка карманов на обрабатывающих центрах с ЧПУ;
• плоскостное фрезерование с подачей на зуб до 0,05 мм;
• обработка уступов и ступенчатых поверхностей в корпусных деталях.

Технические характеристики и преимущества

Геометрия и материал

Фрезы EM35™ изготавливаются из мелкозернистого твёрдого сплава с размером зерна до 0,5 мкм, что обеспечивает твёрдость режущей кромки не ниже 91 HRA. Четыре канавки с оптимизированным углом подъёма спирали снижают вибрацию при врезании и повышают качество поверхности до Ra 0,8 мкм без дополнительного полирования.

Преимущества исполнения без фаски и радиуса

• формирование прямого угла 90° между дном и стенкой паза за один проход;
• отсутствие необходимости в дополнительных операциях зачистки углов;
• сохранение точных посадочных размеров в корпусных деталях;
• снижение машинного времени на 15-20% по сравнению с инструментом с радиусом угла.

Цилиндрический хвостовик

Исполнение с цилиндрическим хвостовиком позволяет использовать фрезу EM35™ в стандартных цанговых патронах серии ER без специальной оснастки. Отклонение от цилиндричности хвостовика не превышает 0,003 мм, что минимизирует радиальное биение и продлевает ресурс инструмента.

Заказ и стоимость в Казани

Актуальные цены на весь типоразмерный ряд - от 6 до 25 мм по диаметру - доступны по запросу у технических менеджеров. Специалисты компании помогут подобрать параметры инструмента под конкретный материал заготовки и режимы обработки, а также рассчитают стоимость партионной поставки с учётом действующих условий.
